Ventilacija je kritičan aspekt kada se radi o radu i dugovječnosti suhih transformatora. Kao renomirani dobavljač suhih transformatora, razumijem važnost odgovarajuće ventilacije u osiguravanju optimalnog rada ovih bitnih električnih uređaja. U ovom blogu istražit ćemo zahtjeve ventilacije za suhe transformatore, istražujući zašto su toliko važni i ključne čimbenike koje treba uzeti u obzir.
Zašto je ventilacija presudna za suhe transformatore

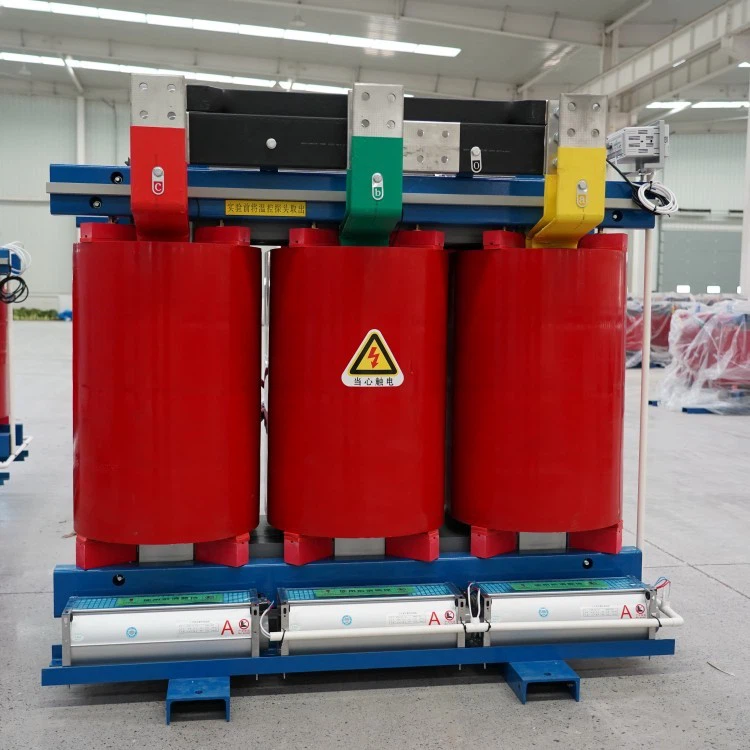

Suhi transformatori, kao nprDistribucijski transformator od lijevane smole,Suhi transformator smole, iTransformator trafostanice suhog tipa, stvaraju toplinu tijekom svog normalnog rada. Ova toplina prvenstveno je rezultat električnih gubitaka koji se javljaju unutar transformatora, uključujući gubitke bakra u namotima i gubitke željeza u jezgri. Ako se ta toplina ne rasprši učinkovito, to može dovesti do značajnog povećanja temperature komponenti transformatora.
Pretjerano povećanje temperature može imati nekoliko štetnih učinaka na suhe transformatore. Prvo, može ubrzati proces starenja izolacijskih materijala koji se koriste u transformatoru. Izolacija je ključna za sprječavanje električnih kratkih spojeva i osiguranje sigurnog i pouzdanog rada transformatora. Kako se temperatura povećava, izolacija se može brže razgraditi, smanjujući svoju dielektričnu čvrstoću i povećavajući rizik od kvara izolacije. To u konačnici može dovesti do skupih popravaka ili čak potpune zamjene transformatora.
Drugo, visoke temperature također mogu utjecati na električnu izvedbu transformatora. Na primjer, otpor namota raste s temperaturom, što zauzvrat povećava gubitke bakra i smanjuje ukupnu učinkovitost transformatora. To znači da se gubi više energije u obliku topline, što dovodi do viših operativnih troškova.
Pravilna ventilacija je ključna za održavanje temperature suhih transformatora unutar prihvatljivih granica. Uklanjanjem topline koja se stvara tijekom rada, ventilacija pomaže produljiti životni vijek transformatora, poboljšati njegovu električnu izvedbu i povećati njegovu ukupnu pouzdanost.
Ključni zahtjevi za ventilaciju
Brzina protoka zraka
Brzina protoka zraka jedan je od najvažnijih zahtjeva za ventilaciju za suhe transformatore. Određuje se zahtjevima za rasipanje topline transformatora, koji ovise o čimbenicima kao što su nazivna snaga transformatora, njegova učinkovitost i temperatura okoline.
Da bismo izračunali potreban protok zraka, moramo znati količinu topline koju stvara transformator. To se može procijeniti na temelju nazivnih gubitaka transformatora, koje obično daje proizvođač. Generirana toplina (Q) može se izračunati pomoću formule:
[Q = P_{gubitak}]
gdje je (P_{loss}) ukupni gubitak snage transformatora, uključujući gubitke bakra i željeza.
Nakon što znamo proizvedenu toplinu, možemo upotrijebiti sljedeću formulu za izračun potrebne brzine protoka zraka ((V)):
[V=\frac{Q}{c_{p}\times\rho\times\Delta T}]
gdje je (c_{p}) specifični toplinski kapacitet zraka ((c_{p}=1,005\ kJ/(kg\cdot K))), (\rho) je gustoća zraka ((\rho = 1,2\ kg/m^{3}) u standardnim uvjetima), a (\Delta T) je dopušteni porast temperature zraka koji prolazi kroz transformator.
Na primjer, ako transformator suhog tipa ima ukupni gubitak snage od (10 \ kW), a dopušteni porast temperature zraka je (20 \ K), potrebna brzina protoka zraka može se izračunati na sljedeći način:
[V=\frac{10\times1000}{1,005\times1.2\times20}\približno 414\ m^{3}/min]
Veličine ulaza i izlaza
Veličine ulaza i izlaza zraka također su presudne za osiguravanje odgovarajuće ventilacije. Ulazi bi trebali biti dovoljno veliki da omoguće dovoljnu količinu svježeg zraka da uđe u kućište transformatora, dok bi izlazi trebali biti dimenzionirani da zagrijanom zraku omoguće učinkovit izlazak.
Površina ulaza i izlaza može se izračunati na temelju potrebne brzine protoka zraka i dopuštene brzine zraka. Dopuštena brzina zraka obično je ograničena kako bi se spriječila prekomjerna buka i osigurala jednolika raspodjela protoka zraka. Kod suhih transformatora brzina zraka na ulazima i izlazima obično je u rasponu od (2 - 5\ m/s).
Površina ulaza ili izlaza ((A)) može se izračunati pomoću formule:
[A=\frac{V}{v}]
gdje je (V) potrebna brzina strujanja zraka i (v) dopuštena brzina zraka.
Na primjer, ako je potrebna brzina protoka zraka (414\ m^{3}/min) (ili (6,9\ m^{3}/s)), a dopuštena brzina zraka (3\ m/s), potrebna površina ulaza ili izlaza je:
[A=\frac{6,9}{3}=2,3\m^{2}]
Ventilacijski put
Ventilacijski put unutar kućišta transformatora treba biti projektiran tako da zrak nesmetano i ravnomjerno struji kroz komponente transformatora. To pomaže da se poveća učinkovitost prijenosa topline i spriječi stvaranje vrućih točaka.
Ventilacijski put ne smije imati prepreka, poput kabela ili druge opreme, koje bi mogle ometati protok zraka. Dodatno, transformator treba postaviti na mjesto gdje postoji dovoljno slobodnog prostora oko njega kako bi se omogućila pravilna cirkulacija zraka.
Ambijentalni uvjeti
Uvjeti okoline, kao što su temperatura i vlažnost okoline, također se moraju uzeti u obzir pri projektiranju sustava ventilacije za suhe transformatore. U vrućim i vlažnim okruženjima, kapacitet disipacije topline ventilacijskog sustava može biti smanjen, budući da zrak može zadržati manje topline, a vlaga može utjecati na učinkovitost izolacijskih materijala.
U takvim slučajevima mogu biti potrebne dodatne mjere, kao što je korištenje sustava za klimatizaciju ili odvlaživanje za kontrolu okolnih uvjeta. Alternativno, transformator će možda morati biti predimenzioniran kako bi se uračunao smanjeni kapacitet rasipanja topline.
Razmatranja dizajna i instalacije
Projektiranje ventilacijskog sustava
Prilikom projektiranja sustava ventilacije za suhe transformatore važno je blisko surađivati s iskusnim inženjerima koji dobro razumiju zahtjeve ventilacije i specifične karakteristike transformatora. Ventilacijski sustav treba biti projektiran tako da zadovolji specifične potrebe transformatora, uzimajući u obzir čimbenike kao što su njegova veličina, nazivna snaga i mjesto ugradnje.
Sustav ventilacije može biti prirodan ili prisilan. Prirodna ventilacija oslanja se na učinak uzgona zagrijanog zraka kako bi se stvorio protok zraka kroz kućište transformatora. Ova vrsta ventilacije je jednostavna i isplativa, ali možda neće biti dovoljna za veće transformatore ili u okruženjima s visokim temperaturama okoline.
Prisilna ventilacija, s druge strane, koristi ventilatore ili puhala za povećanje protoka zraka kroz kućište transformatora. Ova vrsta ventilacije pruža precizniju kontrolu nad protokom zraka i može osigurati bolju disipaciju topline, posebno u izazovnim okruženjima.
Montaža
Pravilna instalacija također je ključna za osiguranje učinkovitosti ventilacijskog sustava. Transformator treba postaviti u dobro prozračenom prostoru, daleko od izvora topline i vlage. Ulazi i izlazi ventilacijskog sustava trebaju biti ispravno poravnati i zabrtvljeni kako bi se spriječilo propuštanje zraka.
Tijekom procesa ugradnje važno je pažljivo slijediti upute proizvođača za ugradnju. Ventilacijski sustav treba ispitati i pustiti u rad kako bi se osiguralo da ispravno radi i da je temperatura transformatora unutar prihvatljivih granica.
Zaključak
Zaključno, pravilna ventilacija je neophodna za siguran, pouzdan i učinkovit rad suhih transformatora. Razumijevanjem ključnih ventilacijskih zahtjeva, kao što su brzina protoka zraka, ulazne i izlazne veličine, ventilacijski put i uvjeti okoline, te slijedeći odgovarajuća razmatranja o dizajnu i ugradnji, možemo osigurati da suhi transformatori rade na optimalnim temperaturama i imaju dug životni vijek bez problema.
Kao dobavljač suhih transformatora, predani smo pružanju našim kupcima visokokvalitetnih transformatora i sveobuhvatnih rješenja za ventilaciju. Ako ste na tržištu suhih transformatora ili trebate savjet o zahtjevima ventilacije, slobodno nas kontaktirajte radi detaljne rasprave i pregovora o nabavi.
Reference
- Inženjering električnih transformatora, treće izdanje Turana Gönena
- Handbook of Transformer Technology: Design and Application George E. McPherson i Robert D. Laramore
